Hafele 329.05.655 Salice 200 Series Concealed Hinge, 94 Opening Angle, Full Overlay

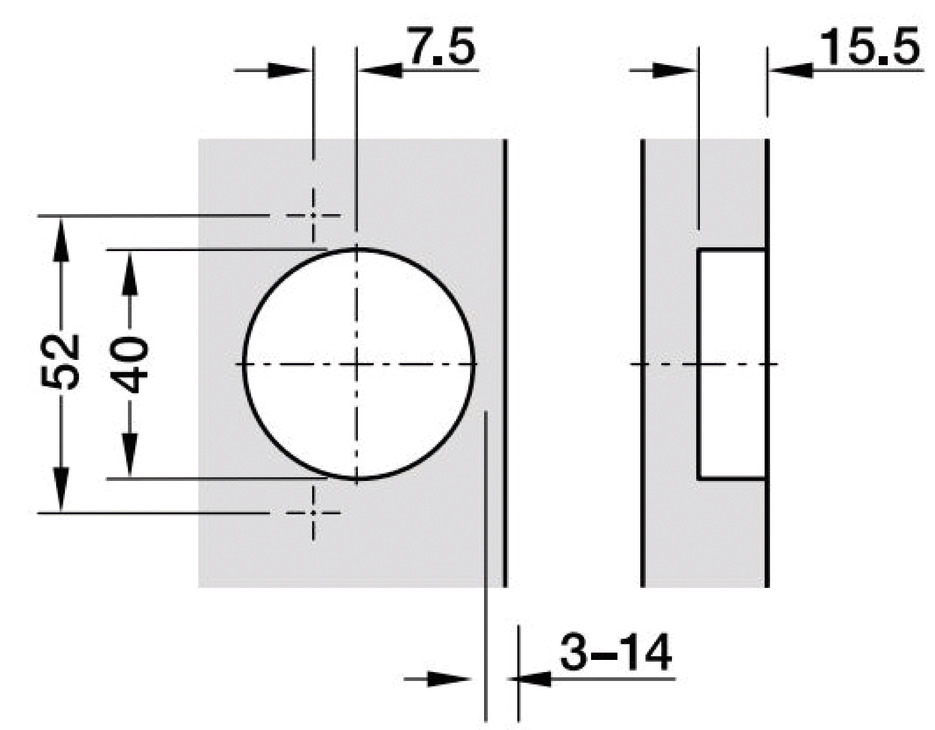

Hafele 329.05.655 Concealed Thick Door Hinge offers a robust solution for heavy, thick doors, designed specifically for applications requiring durability and reliability. This hinge supports doors with a thickness range of 19–38 mm (3/4"–1 1/2") and features a generous 94° opening angle, ensuring ease of access without compromising on style. Crafted with a soft-closing mechanism, this hinge seamlessly integrates into cabinetry, providing a smooth and quiet operation. The nickel-plated finish not only enhances the aesthetic appeal but also ensures long-lasting protection against wear and corrosion. The hinge is engineered for full overlay installations, allowing for a clean, contemporary look on wooden doors. Installation is straightforward, with provisions for cup drilling and a drilling pattern of 52/7.5. The hinge also offers a side adjustment facility of 5.5 mm, as well as height and depth adjustments for precise alignment. Constructed with a steel cup and zinc alloy hinge arm, this hinge combines strength with functionality. Ideal for high-traffic areas or sophisticated residential projects, the Hafele 329.05.655 hinge exemplifies quality craftsmanship and thoughtful design, making it an essential component for any furniture fitting application.

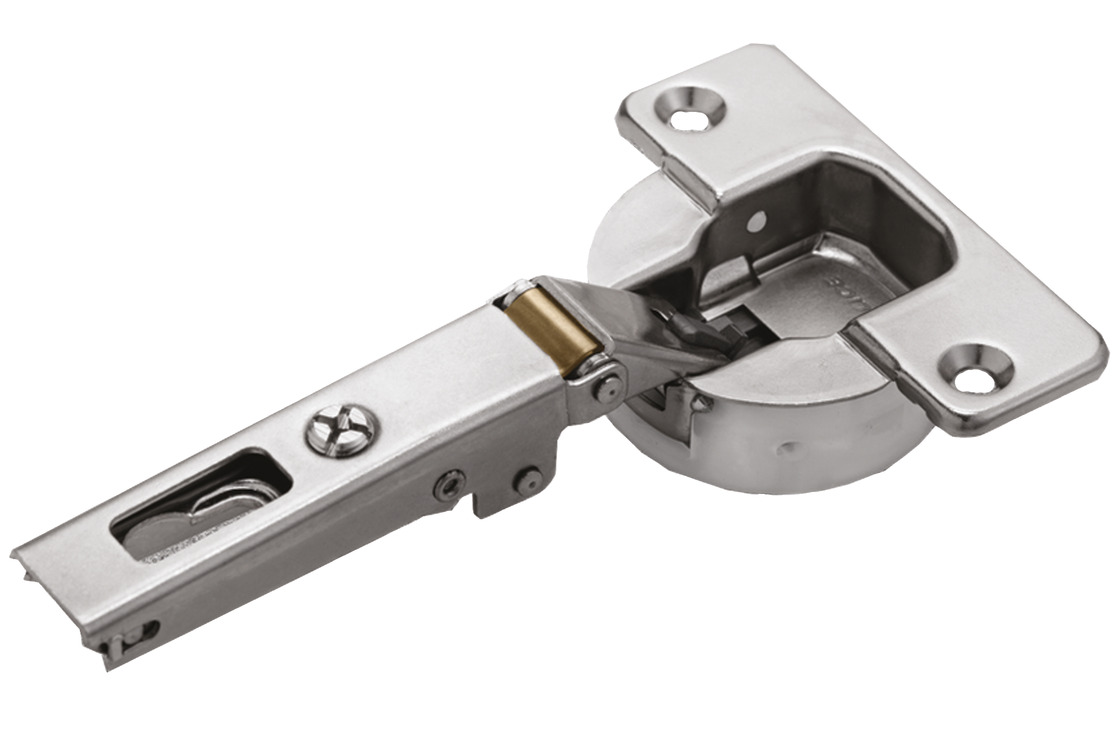

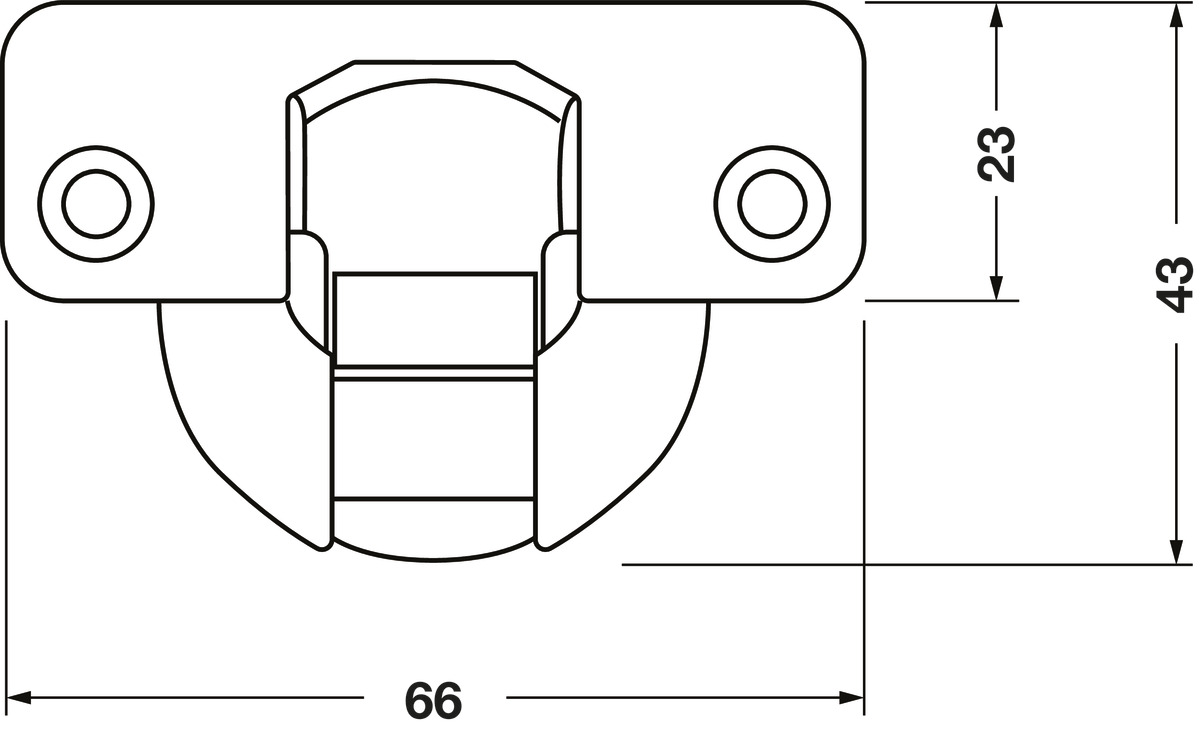

Concealed hinge, Hafele Salice Silentia+ hinge for thick and profile doors, full overlay

Soft-closing, model CNA7AE9, nickel-plated

• Minimum gap Door thickness mm Distance to cup E mm 3 4 5 6 7 8 9 13 10 12 11 14 15 20 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,3 0,3 0,3 0,3 0,3 0,3 21 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,4 0,4 0,4 0,4 0,4 22 0,7 0,7 0,6 0,6 0,6 0,6 0,6 0,5 0,6 0,6 0,6 0,5 0,5 23 0,8 0,8 0,8 0,8 0,8 0,8 0,7 0,7 0,7 0,7 0,7 0,7 0,7 24 1,0 1,0 1,0 0,9 0,9 0,9 0,9 0,9 0,9 0,9 0,9 0,8 0,8 25 1,2 1,2 1,2 1,1 1,1 1,1 1,1 1,1 1,0 1,0 1,0 1,0 1,0 26 1,4 1,4 1,4 1,3 1,3 1,3 1,3 1,2 1,3 1,2 1,2 1,2 1,2 27 1,6 1,6 1,6 1,6 1,5 1,5 1,5 1,5 1,4 1,4 1,4 1,4 1,4 28 1,9 1,9 1,8 1,8 1,8 1,7 1,7 1,6 1,7 1,6 1,7 1,6 1,6 29 2,2 2,1 2,1 2,1 2,0 2,0 2,0 1,9 1,9 1,9 1,8 1,8 1,8 30 2,5 2,4 2,4 2,3 2,3 2,2 2,2 2,2 2,1 2,1 2,1 2,0 2,0 31 2,8 2,7 2,7 2,6 2,6 2,5 2,5 2,4 2,4 2,4 2,3 2,3 2,3 32 3,1 3,0 3,0 2,9 2,9 2,8 2,8 2,7 2,7 2,6 2,6 2,6 2,6 33 3,5 3,4 3,3 3,3 3,2 3,1 3,1 3,0 3,0 2,9 2,9 2,8 2,8 34 4,1 3,8 3,7 3,6 3,6 3,5 3,4 3,4 3,3 3,3 3,2 3,2 3,2 35 5,0 4,4 4,1 4,0 3,9 3,8 3,8 3,7 3,6 3,6 3,5 3,5 3,5 36 6,0 5,3 4,8 4,4 4,3 4,2 4,2 4,1 4,0 3,9 3,8 3,8 3,8 37 6,9 6,3 5,7 5,2 4,8 4,7 4,6 4,5 4,4 4,3 4,2 4,2 4,2 38 7,8 7,2 6,6 6,0 5,5 5,1 5,0 4,9 4,8 4,7 4,5 4,5 4,5 39 8,8 8,1 7,5 6,9 6,4 5,9 5,5 5,4 5,2 5,1 4,9 4,9 4,9 40 9,7 9,0 8,4 7,8 7,3 6,8 6,3 6,0 5,7 5,6 5,4 5,4 5,4 Minimum gap F Rounding off the edge of door reduces the given values.
• Door overlay mm 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 3 4 5 6 7 8 9 10 11 12 13 14 15 0 3 4 5 6 7 8 9 10 11 12 13 14 15 3 Distance to cup E mm Mounting plate distance mm
• Minimum gap Door thickness mm Distance to cup E mm 3 4 5 6 7 8 9 10 11 12 13 14 20 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 21 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 22 0.6 0.6 0.6 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 23 0.7 0.7 0.7 0.7 0.7 0.7 0.7 0.6 0.6 0.6 0.6 0.6 24 0.9 0.9 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.7 25 1.0 1.0 1.0 1.0 1.0 1.0 1.0 0.9 0.9 0.9 0.9 0.9 26 1.2 1.2 1.2 1.2 1.2 1.1 1.1 1.1 1.1 1.1 1.1 1.1 27 1.4 1.4 1.4 1.4 1.4 1.3 1.3 1.3 1.3 1.3 1.2 1.2 28 1.7 1.6 1.6 1.6 1.6 1.5 1.5 1.5 1.5 1.5 1.4 1.4 29 1.9 1.9 1.8 1.8 1.8 1.8 1.7 1.7 1.7 1.7 1.6 1.6 30 2.2 2.1 2.1 2.1 2.0 2.0 1.9 1.9 1.9 1.9 1.9 1.8 31 2.4 2.4 2.4 2.3 2.3 2.3 2.2 2.2 2.2 2.1 2.1 2.1 32 2.9 2.7 2.7 2.6 2.6 2.6 2.5 2.5 2.4 2.4 2.3 2.3 33 3.8 3.2 3.0 2.9 2.9 2.8 2.8 2.7 2.7 2.6 2.6 2.6 34 4.7 4.1 3.5 3.2 3.2 3.1 3.1 3.0 3.0 2.9 2.9 2.9 35 5.7 5.0 4.4 3.9 3.5 3.5 3.4 3.3 3.3 3.2 3.2 3.1 36 6.6 6.0 5.3 4.7 4.2 3.8 3.8 3.7 3.6 3.6 3.5 3.5 37 7.6 6.9 6.2 5.6 5.1 4.6 4.2 4.1 4.0 3.9 3.9 3.8 38 8.6 7.9 7.2 6.6 6.0 5.4 5.0 4.6 4.4 4.3 4.2 4.1 39 9.5 8.8 8.1 7.5 6.9 6.3 5.8 5.4 5.0 4.7 4.6 4.5 40 10.5 9.8 9.1 8.4 7.8 7.2 6.7 6.2 5.8 5.4 5.1 5.0 Minimum gap F Rounding off the edge of door reduces the given values.
• Door overlay mm 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 3 4 5 6 7 8 9 10 11 12 13 14 15 0 3 4 5 6 7 8 9 10 11 12 13 14 15 3 3 4 5 6 7 8 9 10 11 12 13 14 15 6 3 4 5 6 7 8 9 10 11 12 13 14 15 9 Distance to cup E mm Mounting plate distance mm
