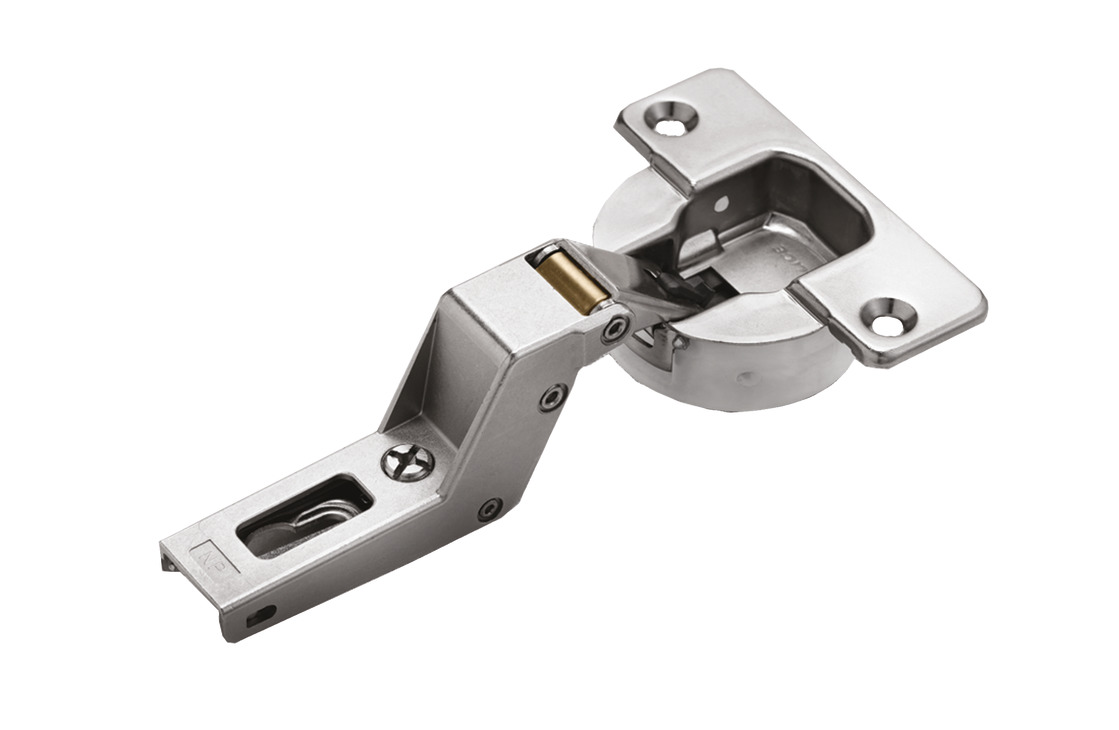

Hafele 329.05.657 Salice 200 Series Concealed Hinge, 94 Opening Angle, Full Overlay

Hafele 329.05.657 Concealed Thick Door Hinge is expertly designed for special applications involving heavy, thick doors, accommodating a door thickness range of 19 to 38 mm (3/4" to 1 1/2"). With a generous opening angle of 94°, this hinge allows for full overlay installation, providing a seamless look while maximizing accessibility. Crafted with precision, this hinge features a cup drilling depth of 13 mm and a cup drilling diameter of 40 mm, ensuring a robust fit for wooden doors. The hinge is nickel-plated, combining durability with an attractive finish, making it suitable for various interior designs. It is constructed from high-quality materials, with the cup made of steel and the hinge arm crafted from zinc alloy. The Hafele 329.05.657 hinge offers an adjustment facility that includes side adjustment of 5.5 mm, height adjustment of -2 to +2 mm, and depth adjustment options with Metalla mounting plates. Designed for easy installation with a slide-on system A or quick fixing system SM, this hinge is both user-friendly and efficient. Ideal for professional builders and discerning homeowners, this concealed hinge ensures a reliable solution for thick door installations, enhancing both functionality and aesthetics in any space.

Concealed hinge, Hafele Salice Silentia+ hinge for thick and profile doors, inset mounting

Soft-closing, model CNA7GE9, nickel-plated

• Minimum gap Door thickness mm Distance to cup E mm 3 4 5 6 7 8 9 13 10 12 11 14 15 20 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,3 0,3 0,3 0,3 0,3 0,3 21 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,4 0,4 0,4 0,4 0,4 22 0,7 0,7 0,6 0,6 0,6 0,6 0,6 0,5 0,6 0,6 0,6 0,5 0,5 23 0,8 0,8 0,8 0,8 0,8 0,8 0,7 0,7 0,7 0,7 0,7 0,7 0,7 24 1,0 1,0 1,0 0,9 0,9 0,9 0,9 0,9 0,9 0,9 0,9 0,8 0,8 25 1,2 1,2 1,2 1,1 1,1 1,1 1,1 1,1 1,0 1,0 1,0 1,0 1,0 26 1,4 1,4 1,4 1,3 1,3 1,3 1,3 1,2 1,3 1,2 1,2 1,2 1,2 27 1,6 1,6 1,6 1,6 1,5 1,5 1,5 1,5 1,4 1,4 1,4 1,4 1,4 28 1,9 1,9 1,8 1,8 1,8 1,7 1,7 1,6 1,7 1,6 1,7 1,6 1,6 29 2,2 2,1 2,1 2,1 2,0 2,0 2,0 1,9 1,9 1,9 1,8 1,8 1,8 30 2,5 2,4 2,4 2,3 2,3 2,2 2,2 2,2 2,1 2,1 2,1 2,0 2,0 31 2,8 2,7 2,7 2,6 2,6 2,5 2,5 2,4 2,4 2,4 2,3 2,3 2,3 32 3,1 3,0 3,0 2,9 2,9 2,8 2,8 2,7 2,7 2,6 2,6 2,6 2,6 33 3,5 3,4 3,3 3,3 3,2 3,1 3,1 3,0 3,0 2,9 2,9 2,8 2,8 34 4,1 3,8 3,7 3,6 3,6 3,5 3,4 3,4 3,3 3,3 3,2 3,2 3,2 35 5,0 4,4 4,1 4,0 3,9 3,8 3,8 3,7 3,6 3,6 3,5 3,5 3,5 36 6,0 5,3 4,8 4,4 4,3 4,2 4,2 4,1 4,0 3,9 3,8 3,8 3,8 37 6,9 6,3 5,7 5,2 4,8 4,7 4,6 4,5 4,4 4,3 4,2 4,2 4,2 38 7,8 7,2 6,6 6,0 5,5 5,1 5,0 4,9 4,8 4,7 4,5 4,5 4,5 39 8,8 8,1 7,5 6,9 6,4 5,9 5,5 5,4 5,2 5,1 4,9 4,9 4,9 40 9,7 9,0 8,4 7,8 7,3 6,8 6,3 6,0 5,7 5,6 5,4 5,4 5,4 Minimum gap F Rounding off the edge of door reduces the given values.
• Door overlay mm 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 3 4 5 6 7 8 9 10 11 12 13 14 15 0 3 4 5 6 7 8 9 10 11 12 13 14 15 3 Distance to cup E mm Mounting plate distance mm
• Minimum gap Door thickness mm Distance to cup E mm 3 4 5 6 7 8 9 10 11 12 13 14 20 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 21 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 22 0.6 0.6 0.6 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 23 0.7 0.7 0.7 0.7 0.7 0.7 0.7 0.6 0.6 0.6 0.6 0.6 24 0.9 0.9 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.7 25 1.0 1.0 1.0 1.0 1.0 1.0 1.0 0.9 0.9 0.9 0.9 0.9 26 1.2 1.2 1.2 1.2 1.2 1.1 1.1 1.1 1.1 1.1 1.1 1.1 27 1.4 1.4 1.4 1.4 1.4 1.3 1.3 1.3 1.3 1.3 1.2 1.2 28 1.7 1.6 1.6 1.6 1.6 1.5 1.5 1.5 1.5 1.5 1.4 1.4 29 1.9 1.9 1.8 1.8 1.8 1.8 1.7 1.7 1.7 1.7 1.6 1.6 30 2.2 2.1 2.1 2.1 2.0 2.0 1.9 1.9 1.9 1.9 1.9 1.8 31 2.4 2.4 2.4 2.3 2.3 2.3 2.2 2.2 2.2 2.1 2.1 2.1 32 2.9 2.7 2.7 2.6 2.6 2.6 2.5 2.5 2.4 2.4 2.3 2.3 33 3.8 3.2 3.0 2.9 2.9 2.8 2.8 2.7 2.7 2.6 2.6 2.6 34 4.7 4.1 3.5 3.2 3.2 3.1 3.1 3.0 3.0 2.9 2.9 2.9 35 5.7 5.0 4.4 3.9 3.5 3.5 3.4 3.3 3.3 3.2 3.2 3.1 36 6.6 6.0 5.3 4.7 4.2 3.8 3.8 3.7 3.6 3.6 3.5 3.5 37 7.6 6.9 6.2 5.6 5.1 4.6 4.2 4.1 4.0 3.9 3.9 3.8 38 8.6 7.9 7.2 6.6 6.0 5.4 5.0 4.6 4.4 4.3 4.2 4.1 39 9.5 8.8 8.1 7.5 6.9 6.3 5.8 5.4 5.0 4.7 4.6 4.5 40 10.5 9.8 9.1 8.4 7.8 7.2 6.7 6.2 5.8 5.4 5.1 5.0 Minimum gap F Rounding off the edge of door reduces the given values.
• Door overlay mm -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8 9 10 11 12 3 0 3 4 5 6 3 3 4 5 6 7 8 9 6 3 4 5 6 7 8 9 10 11 12 9 Distance to cup E mm Mounting plate distance mm

Resources

• Manufacturer information
• TCH_Furniture_Cabinetry_Hardware_ 2022 | Page 9.34
